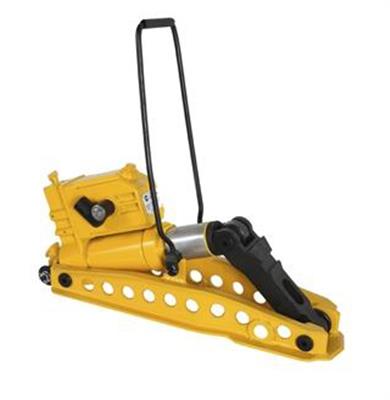

YQBD-245A型液压起拨道器

YQBD型液压起拨道器是一种适合铁路线路养护与维修作业的新型起拨道机具。
本机最大特点是一机两用，起拨合一，既能满足线路起道作业需要，又能符合拨道作业需要 。
其中YQBD-245A、YQBD-196A、YQBD-294起拨道器具有双速功能。
主要技术参数:

基本结构与工作原理

原理：往复摆动手搬把，通过定块机构，使双柱塞泵连续工作（吸，压油），将液压油压入油缸内，推动活塞伸出，在活塞推力作用下油缸及拨臂带动钢轨向前移动，起到拨道的目的。
其液压原理图、主要结构如图示：
1手搬把、2连杆、3泵杆、4泵座、5液压油、6、7单向阀、8滤油器、9油箱、10连接头、11活塞、12油缸、13回油阀、14安全阀。
使用方法
（一）、使用
1、使用前检查：
（1）、油箱内油量是否充足，不必装满留有一定空间
（2）、卸荷阀的启闭性是否稳定
（3）、各连接紧固部位是否有松动和漏油现象
2、操作步骤
（1）、将机具放在两轨枕间轨底下，使拨臂紧贴轨底，关闭回油阀，再摇动手搬把，双柱塞泵连续吸、压油工作使活塞伸出，拨臂推动钢轨前移，即可进行拨道。
（2）、拨道作业完成后，打开回油阀，使液压系统卸荷即可下道。
机具的保养
1、根据使用地区的气候条件和季节来确定液压油，一般夏季选用40#机油冬季选用20#机油为宜。
2、加油时一定要过滤，保证机油清洁，不得使用污浊或混有水的机油。
3、如经常使用可半年清洗一次机具，清洗时要将机具的油缸、油箱、油道清理干净，注意不得用棉纱擦拭。
4、如有损坏的部件要及时的更换。
安全使用说明
1、使用前要详细阅读使用说明书，了解机具各部分的使用功能。
2、为了保证机具正常使用，在工作油路中设有安全阀。安全阀在出厂前已调整好，工作中不得轻易调整。检修时，拆卸后组装应重新进行调整安全阀压力。
3、发现有零件损坏应及时更换，避免其它零件的损坏。
4、工作结束后或作业中有列车通过时，应将机具卸荷后撤离线路。
5、作业时按《工务安全规则》的有关规定，组织施工和进行安全防护。
